磁保持繼電器是近幾年發展起來的一種新型繼電器，也是一種自動開關。和其他電磁繼電器一樣，對電路起著自動接通和切斷作用。所不同的是，磁保持繼電器的常閉或常開狀態完全是依賴永久磁鋼的作用，其開關狀態的轉換是靠一定寬度的脈沖電信號觸發而完成的。具有省電、性能穩定、體積小、承載能力大，比一般電磁繼電器性能優越的特點。
歐姆龍磁保持繼電器又可分為：單穩態和閉鎖性。以下簡單介紹其特點特別。
單穩型：在線圈得電時，接點執行動作，而線圈失電的時候，接點就會復位。如下圖所示：
閉鎖性型繼電器可分為：1繞組線圈閉鎖型與2繞組線圈閉鎖型。

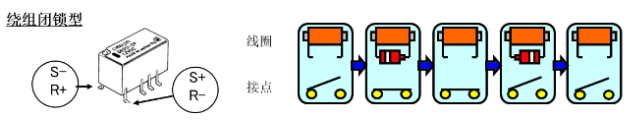

1繞組線圈閉鎖型繼電器是當線圈通電的時候接點執行動作，在線圈斷電的時候接點仍然能夠保持前一狀態，只有當給線圈附加一個反向電壓后，接點才會完成復位動作。如下圖所示：

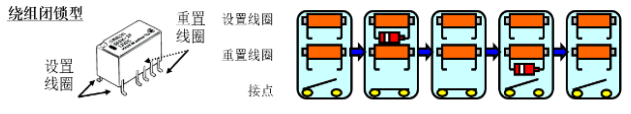

2繞組線圈閉鎖型繼電器是給置位線圈通電，然后接點執行動作，當線圈斷電后接點同樣可保持前一狀態，僅僅只能通過給復位線圈通電時接點才能復位。如下如所示：

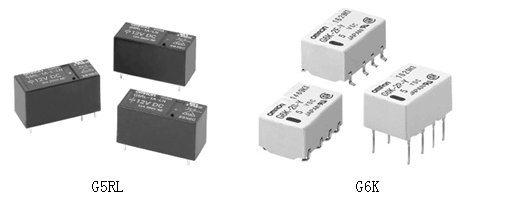

下面給大家歐姆龍磁保持繼電器有這幾個系列：G6K/G6S/G2R/G5R等供您參考。
