何謂微型光電傳感器
指利用光源、檢測物體的有無和位置的小型光電傳感器。
歐姆龍的微型光電傳感器是一種利用光來檢測物體有無及位置的小型光傳感器。

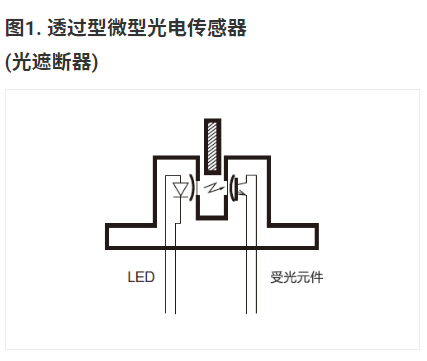

圖1所示是透過型和反射型微型光電傳感器的代表性結構。
透過型微型光電傳感器中，發光元件的發光面和接受光線并發出信號的受光元件受光面相對而立，物體通過兩者的間隔，會遮住光線，引起受光元件受光量的變化。
而反射型微型光電傳感器中，發光元件的發光面和受光元件的受光面在同一側。檢測物體通過光路時，發光面發出的光照射到檢測物體上，反射的光線照射到受光元件上，引起受光元件受光量的變化。
結構和原理
透過型(槽型)微型光電傳感器通過狹縫，檢測傳感器槽部的物體有無、對通過槽部的物體進行位置檢測。因此，可檢測小型(大于插口的尺寸)物體、以高精度進行定位。
而另一方面，反射型微型光電傳感器并非只檢測物體的有無，還可檢測打印于紙、板上的標識。此外，小型產品還可有效實現設備的薄型化。
透過型(槽型)微型光電傳感器和反射型微型光電傳感器的結構和原理上的差異如下所示。
投光器與受光器之間存在檢測物體或有檢測物體通過時，根據光是否被遮擋，檢測有無物體。
· 不透明物體的穩定檢測
高可靠性
通過檢測物體反射光線，檢測有無物體。
可檢測遠離傳感器的物體

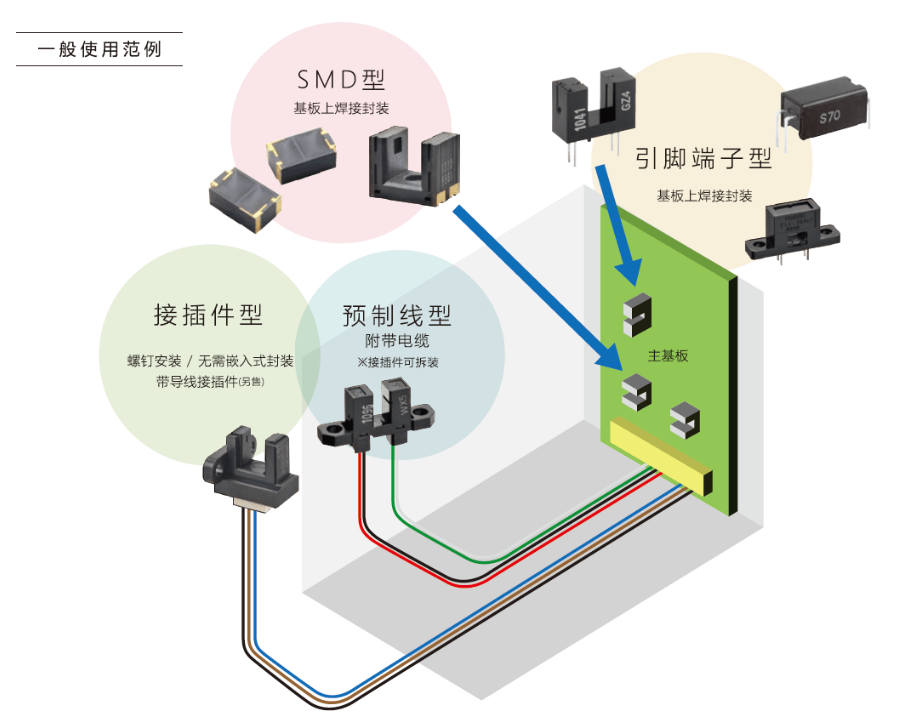

連接方法/安裝
· 請根據設備選擇電路板封裝、嵌入、螺釘安裝等的安裝方法。此外，還備有表面封裝、通孔封裝、預制線連接、連接器連接等各種連接方式。
