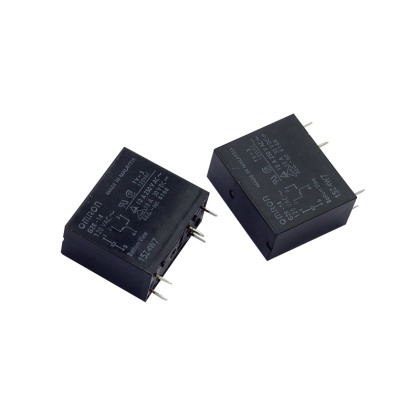

G2R-14 AC120V

所屬類別：功率繼電器

產品規格：

所屬類別：功率繼電器

產品規格：

詳細內容

G2R-1功率繼電器
1極10A、2極5A的通用型功率繼電器
線圈接點間耐壓5,000V、耐沖擊電壓10,000V的安全設計
操作線圈有AC、DC型

印刷基板用端子型

分類	保護構造	接點構成	型號	線圈額定電壓(V)
標準型	耐助焊劑型	a接點	G2R-1A	AC12, 24, 100/(110)
				AC200/(220)
				AC5, 6, 12, 24, 48
				AC100
		c接點	G2R-1	AC12, 24, 100/(110)
				AC200/(220)
				AC5, 6, 12, 24, 48
				AC100
	塑料密封型	a接點	G2R-1A4	AC12, 24, 100/(110)
				AC200/(220)
				AC5, 6, 12, 24, 48
				AC100
		c接點	G2R-14	AC12, 24, 100/(110)
				AC200/(220)
				AC5, 6, 12, 24, 48
				AC100
高靈敏度型	耐助焊劑型	a接點	G2R-1A-H	AC5, 6, 12, 24, 48
高靈敏度型		c接點	G2R-1-H	AC5, 6, 12, 24, 48
2繞組閉鎖型		a接點	G2RK-1A	AC5, 6, 12, 24
2繞組閉鎖型		c接點	G2RK-1	AC5, 6, 12, 24
雙接點型	耐助焊劑型	a接點	G2R-1AZ	AC12, 24, 48
		a接點	G2R-1AZ	AC100
		c接點	G2R-1Z	AC5, 6, 12, 24, 48
		c接點	G2R-1Z	AC100
	塑料密封型	a接點	G2R-1AZ4	AC5, 12, 24, 48
		a接點	G2R-1AZ4	AC100
		c接點	G2R-1Z4	AC5, 12, 24, 48
		c接點	G2R-1Z4	AC100

注.:	訂購時，請注明線圈額定電壓（V）。
	例： G2R-1A 此外，交付時的包裝標記及標注的電壓規格為□□□VDC。

操作線圈

項目額定電壓分類		額定電流 (mA)		線圈電阻 (Ω)	動作電壓 (V)	復位電壓 (V)	最大容許電壓(V)	消耗功率 (VA, W)
項目額定電壓分類		50 Hz	60 Hz	線圈電阻 (Ω)	額定電壓的%			消耗功率 (VA, W)
?標準型 ?接線片端子型 ?塑料密封型 ?高容量型	AC12V	93	75	65	80% 以下.	30% 以上	140% (at 23°C)	約0.9 (60 Hz)
	AC24V	46.5	37.5	260
	AC100/(110)V	11	9/(10.6)	4,600
	AC200/(220)V	5.5	4.5/(5.3)	20,200
?標準型 ?高容量型 ?雙接點型 ?接線片端子型 ?塑料密封型	DC5V	106		47	70% 以下	15% 以上	170% (at 23°C)	約0.53
	DC6V	88.2		68
	DC12V	43.6		275
	DC24V	21.8		1,100
	DC48V	11.5		4,170
	DC100V	5.3		18,870
?高靈敏度型	DC5V	71.4		70	70% 以下	15% 以上	170% (at 23°C)	約0.36
	DC6V	60		100
	DC12V	30		400
	DC24V	15		1,600
	DC48V	7.5		6,400

Note:	1.	額定電流、線圈電阻為線圈溫度+23℃時的值，公差為AC額定電流+15%、-20%、DC線圈電阻±10%。
	2.	AC線圈電阻、線圈電感為參考值。
	3.	動作特性為線圈溫度+23℃時的值。
	4.	最大容許電壓為繼電器線圈能夠施加的電壓的最大值。

印刷基板用端子型
1c接點
G2R-14(-Z)(-U), G2R-1Z4
G2R-1:Dimensions7

端子配置/內部連接圖
(Bottom View)
G2R-1:Dimensions9

印刷基板加工尺寸
(Bottom View)
尺寸公差為±0.1mm
G2R-1:Dimensions8
